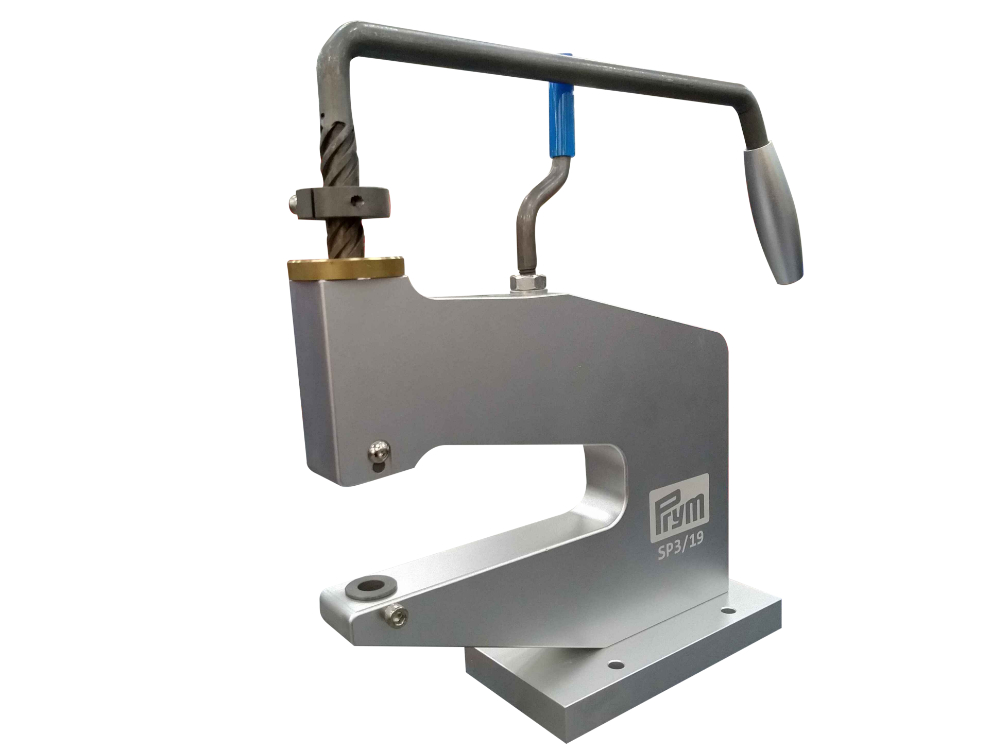

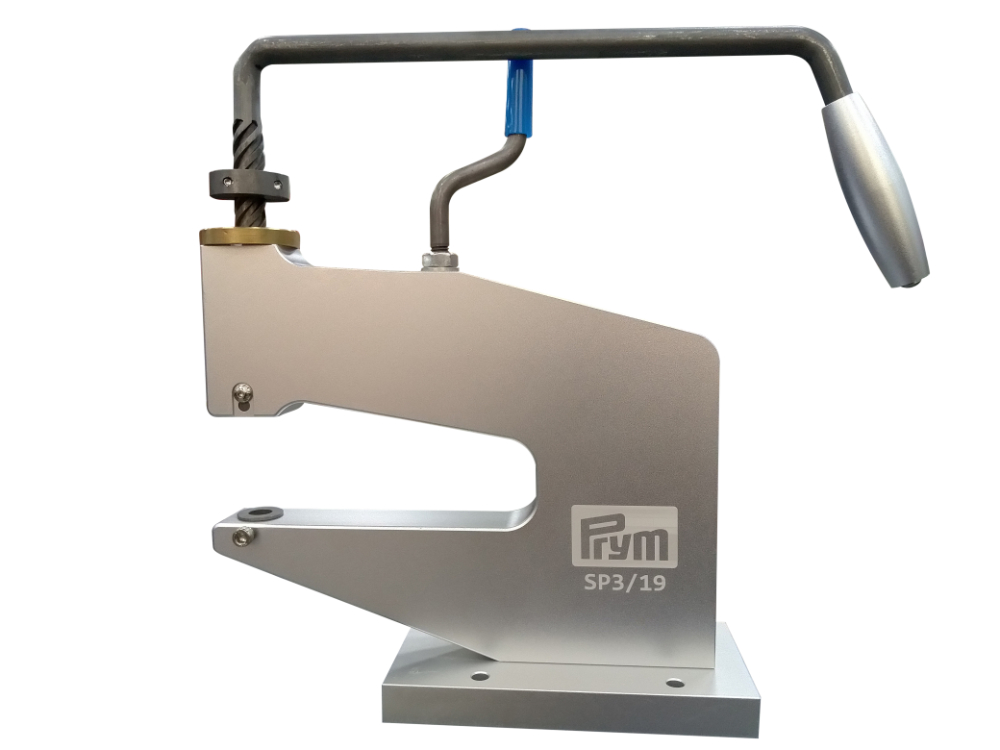

Die frisch überarbeitete Ausführung der Spindelpresse SP 3 (Ansetzmaschine) ist ideal für das manuelle Verarbeiten von Artikeln aus unserem Programm.
Die Handspindelpresse SP3/19 eignet sich als universell einsetzbares Nietgerät zur Verarbeitung von Einnietdruckknöpfen, vernietbaren Hosenhaken und -Augen, Jeansknöpfen und - Nieten sowie Ösen und Scheiben bei Verwendung entsprechender Nietstempel. Außerdem eignet sich diese Presse zum lochen und stanzen von Textil-, Leder-, Karton. oder Kunststoff-Materialien.
Technische Daten SP 3/19- Antrieb: Handhebel
- Hub: 32 mm
- Ausladung: 150 mm
- Einlegehöhe: 20 mm
- Abmessungen B x T x H
- 90 x 285 x 350 mm
- Gewicht: 8 kg
- Druckkraft: max. 4000 N
- Obere Aufnahme: M6-Gewinde
- Untere Aufnahme: 12,2 mm (20 mm ohne Reduzierring)
Einsatzbereich:- universell einsetzbar für Einzelfertigung und Kleinserien
- auch geeignet zum Lochen und Stanzen
- kleine Ösen bis max 12 mm
Vorteile:- leichte Handhabung
- Ohne Strom oder Druckluft einsetzbar
- Einfache und schnelle Umrüstung auf unterschiedliche Produkte
- Individuelle Postionierung des Handhebels möglich
- Verstellbarer Anschlag zu Hub- und Kraftbegrenzung
- Hub- und Einlegehöhe der Presse individuell einstellbar
- tiefe Ausladung - wichtig für schwierig positionierte Knöpfe
Verarbeitet werden können z. B.: - Jeans-Knöpfe
- Jeans-Nieten
- S-Feder-Druckknöpfe
- Ringfeder-Druckknöpfe
- Zackenring-Druckknöpfe
- Ösen und Scheiben
Bei der Handspindelpresse SP3 handelt es sich um das Nachfolgemodell der beliebten Spindelpresse SP 2. Aufgrund er größeren Ausladung ist sogar vielseitiger einsetzbar.Um Jeansknöpfe zu montieren kann die untere Aufnahme erweitert werden, so daß auch große Jeans-Stempel problemlos passen.
Bedienungsanleitung Bitte verschrauben Sie die Presse auf einer festen Unterlage. Bauen Sie dann die Nietwerkzeuge (A 24) und (A 25) gemäß Zeichnung ein. Bei Nietwerkzeugen gemäß (A 26) und (A 27) sind vorher der Adapter (A 13) und die Buchse (A 19) zu entnehmen. Fügen Sie nun die Nietartikel zwischen Nietwerkzeuge und bringen Sie es in die gewünschte Nietposition. Ziehen Sie nun den Spindelhebel (A 2) nach vorne. Die Vernietung ist durchgeführt.
Änderung der Spindelhelbeleinstellung Die Presse ist bei Anlieferung werkseitig eingestellt worden. Je nach Verarbeitungsweise können Sie die Einstellung des Spindelhebels modifizieren:
- Die Stellung des Spindelhebels (A 2) ist durch Schwenken des Anschlages (A 3 ) individuell einstellbar.
- Der Stößelhub ist durch Drehung der Spindelmutter (A 5) nach oben und unten verstellbar.
- Eine Nietkraftbegrenzung ist durch Verschieben der Schelle (A 7) möglich, jedoch nur empfehlenswert bei konstanter Nietmaterialart und -dicke sowie besonders kleinen Nietartikeln.
